◆ミニフォーレLの取り付け説明です。
ミニフォーレL 壁・天井 固定タイプ 取り付け方法
※高い場所や天井での作業は十分注意して行って下さい。

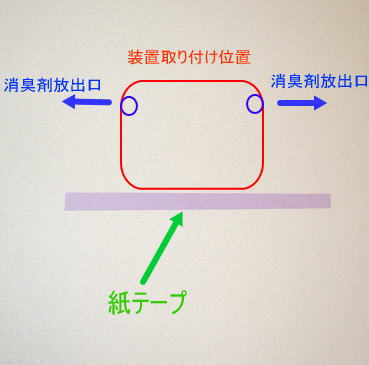

(1)あらかじめ取り付ける方向や場所を決めます。
紙テープなどで、装置が斜めに取り付かないよう、位置決めを行います。
↓

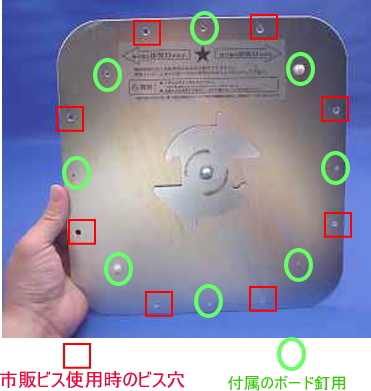

(2)取り付け板の構造
←取り付け板の詳細
あらかじめ消臭剤の放出方向(2箇所)を決めて放出口ラベルをお好みの方向に向けてセットします。
石膏ボード釘は8箇所分付属しています。
コンクリート壁などに設置する場合の穴
直径5mm×8箇所はあいていますので
市販のビスやボルトでの取り付けも可能です。
設置条件(取り付け部材)に合わせてお選びいただけます。
(3)取り付け板を取り付けます。
↑取り付け板を水平に合わせて
↑事前の仮止めにガムテープなど利用しても良いです。
※ガムテープを剥がすときは
壁紙を破らないよう気をつけてください。
↑付属のプッシュマジックと石膏釘を打ち込みます。
ボード釘穴使用(8箇所)
すべて打ち込んだら、ボード釘の抜け落ち防止キャップをはめておきます。
取り付け箇所がボード釘の使用出来ない材質の時は、市販品のビス、ボルト等をご利用下さい。
(4)本体に消臭剤と電池をセット(本体取り付け準備)
↑専用メンブレンを袋から出して、セットします。
↑本体セット部分の蓋には交換時期を記入出来るラベルがあります。 消臭剤セット後は
メンブレン蓋のロックは必ず掛けてください。
(5)本体を取り付け板にセットする。
1、本体と取り付け板のマークを合わせるように装置を持ちます。
2、マークに合わせて本体を取り付け板に取り付けます
3、本体を90度時計回りに回してロックさせます。
4、本体が設置出来ました。
取り外すには、本体を半時計方向に90度回すと取ることが出来ます。
装置の左右の小さな穴から消臭剤が放出されます。
消臭剤放出口の拡大↓
天井での取り付けの場合の注意
天井での取り付けも壁の場合と同様ですが、作業性が悪いので注意して下さい。
以下、ご参考に
取り付け板が落ちてしまわないようにガムテープで仮止めしておきます
※剥がすときクロスなどを破いてしまわないようにご注意下さい。
ボード釘を打つのに、天井の場合は壁にセットするよりも打ちにくいので、注意して下さい。
下からの作業なので必ず両手で行いましょう。
装置をセットする時は、落下させないようにご注意を
。
装置をセットする時は、落下させないように必ず両手で作業しましょう。
消臭剤放出口
【取り付け時に、あると便利な道具】
クロスが張ってある場合、下地があってボード釘が
刺さらない場所が有ることがあります。
あらかじめ調べる道具として、下地探しなどがあると便利です。
<下地探しの道具>
←先に細い針が出てくるタイプです。
※装置の取り付けには、同梱の取り扱い説明書を良く読んでから作業を行って下さい。
